雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。

雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。

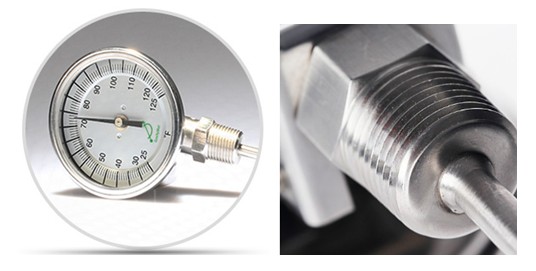

森垚儀表為大家分享雙金屬溫度計的圖片，供大家參考一下：

徑向型雙金屬溫度計：指針盤與保護管平行連接。

萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。

軸向型雙金屬溫度計：指針盤與保護管垂直連接。
