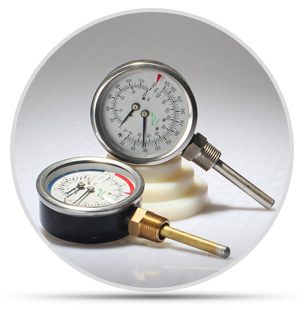

水高計（溫度壓力一體表）是一款集溫度與壓力測量功能于一體的精密儀器，通過集成雙金屬溫度計與壓力表的核心技術，實現對工業環境中溫度與壓力的同步監測。其核心優勢在于 “一表雙能”，顯著節省安裝空間與維護成本，廣泛應用于供熱系統、化工管道、鍋爐設備等需要同步掌握熱工參數的場景。

一、工作原理：雙機制協同感知

1、溫度測量
采用雙金屬片作為感溫元件，由兩種熱膨脹系數差異較大的金屬（如錳鎳銅合金與鎳鐵合金）貼合而成。當溫度變化時，雙金屬片因膨脹程度不同產生彎曲形變，通過轉軸與齒輪組驅動指針轉動，精度可達 ±2%。例如，在蒸汽管道中，溫度升高會導致雙金屬片向低膨脹系數一側彎曲，指針隨之指向更高溫度值。

2、壓力測量
依賴波登管（C 型或螺旋型金屬管）實現壓力感知。當被測介質（如氣體或液體）進入波登管內部，管體因壓力作用從橢圓形截面逐漸脹成圓形，自由端產生微小位移（約 2~3mm），經連桿與齒輪放大后驅動指針顯示壓力值，量程覆蓋 0.1MPa 至 700MPa。例如，在液壓系統中，波登管末端位移與系統壓力成正比，指針實時反映油壓變化。

二、結構設計與核心技術

集成化表盤：直徑 70~150mm 的表盤同步顯示溫度與壓力刻度，部分型號支持℃/℉與 MPa/PSI 單位切換。

材料適配：

銅材質：導熱性優異，適用于水、油等非腐蝕性介質。

不銹鋼材質：耐酸堿腐蝕，適合化工、制藥等嚴苛環境。

密封與防護：采用橡膠密封圈與焊接工藝，防護等級達 IP65，可抵御粉塵與噴水沖擊。

三、典型應用場景

供熱系統：監測熱網管道的供水溫度與壓力，確保熱力平衡與設備安全。

化工反應釜：實時監控反應過程中的溫度與壓力，預防超溫超壓引發事故。

鍋爐設備：同步顯示蒸汽溫度與爐膛壓力，輔助司爐工優化燃燒效率。

制冷系統：監測制冷劑管道的溫度與壓力，診斷壓縮機運行狀態。

四、使用要點與維護建議

安裝規范：

避免振動與強磁場干擾，接口需采用 1/4"NPT 螺紋密封。

軸向型適合垂直管道，徑向型適合水平管道。

校準周期：每年至少校準 1 次，使用標準壓力源與恒溫槽驗證精度。

故障排查：

指針卡滯：檢查波登管是否堵塞或齒輪組潤滑不足。

溫度偏差：清潔雙金屬片表面污垢，或更換老化元件。

總結：水高計通過雙金屬片與波登管的協同工作，將溫度與壓力的變化轉化為直觀的機械讀數，憑借高集成度與可靠性，成為工業領域熱工參數監測的 “黃金搭檔”。其設計理念不僅簡化了設備配置，更通過實時數據支撐，助力企業實現能效優化與安全生產。
